آشنایی کامل با بلبرینگ شیار عمیق

چرا باید درباره بلبرینگ شیار عمیق وقت بگذاریم و این مقاله را بخوانیم؟ اگر تجربه کار با ماشین آلات را داشته باشی می دانی که یک آسیب کوچک در یک یاتاقان می تواند کل خط تولید را متوقف کند و هزینه جدی روی دستت بگذارد. بلبرینگ شیار عمیق رایج ترین عضو خانواده بیرینگ ها است و تقریباً در هر وسیله دوّار از چرخ خودرو تا هارددیسک حضور دارد. شناخت ساختار و محدودیت های این قطعه یعنی پیشگیری از خرابی های پرهزینه، انتخاب درست هنگام خرید و گرفتن بهترین بازده از هر تجهیز. در این مقاله می خواهیم بی تعارف و بدون پیچیدگی، از اصول پایه تا نکات حرفه ای انتخاب و نگهداری این بلبرینگ را زیر ذره بین ببریم.

بلبرینگ شیار عمیق چیست

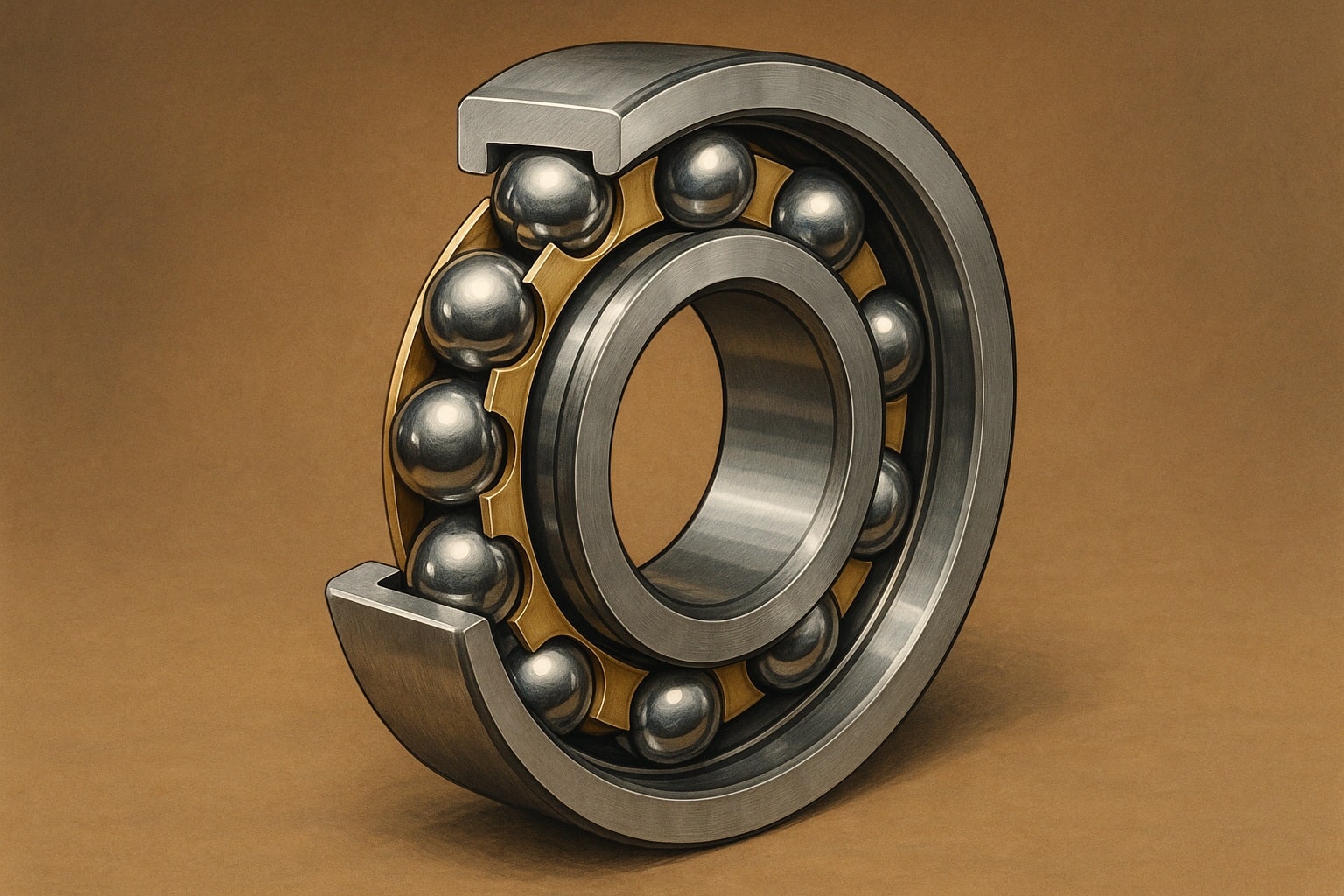

بلبرینگ شیار عمیق یک یاتاقان ساچمه ای تک ردیفه است که در رینگ داخلی و خارجی خود شیارهایی به شکل قوس دایره کامل دارد. این طراحی باعث تماس نقطه‌ای بین ساچمه و رینگ می شود و در نتیجه اصطکاک کم، سرعت بالا و تحمل بار شعاعی مناسب را فراهم می کند. در نسخه های استاندارد هیچ بخش نگهدارنده پیچیده یا جداشدنی وجود ندارد و مونتاژ آن ساده است. همین سادگی ابعاد را فشرده و قیمت را رقابتی نگه داشته است. کافی است بدانیم بیش از هفتاد درصد کل بلبرینگ های فروخته شده در جهان از این نوع هستند.

اجزای اصلی

• رینگ داخلی
• رینگ خارجی
• ساچمه ها
• قفسه یا اسپیسر برای نگه داشتن ساچمه ها در فاصله یکنواخت
• درزبند یا شیلد در نسخه های آب بند شده

هر کدام از این اجزا از فولاد کروم پرکربن یا در بعضی نسخه ها از استیل ضدزنگ، فولاد پر سرعت یا پلیمر مهندسی ساخته می شوند. انتخاب جنس به سرعت، دما و محیط کاری بستگی مستقیم دارد.

تفاوت با سایر بلبرینگ ها

این جدول نشان می دهد چرا سازندگان لوازم خانگی و الکترونیک معمولاً سراغ شیار عمیق می روند، در حالی که جعبه دنده های صنعتی رولبرینگ مخروطی را ترجیح می دهند.

عملکرد در شرایط مختلف

بلبرینگ شیار عمیق ذاتاً برای بار شعاعی طراحی شده اما می تواند تا حدود سی درصد ظرفیت بار شعاعی خود، بار محوری را نیز تحمل کند؛ به شرطی که سرعت در محدوده طراحی باقی بماند. گریس پایه صابون لیتیوم رایج ترین روانکار است و در بازه دمایی منفی چهل تا مثبت صد و بیست درجه سانتیگراد عملکرد پایدار دارد. در سرعت های بسیار بالا گریس سینتتیک پایه پلی اوره یا روغن با ویسکوزیته پایین به کمک می آید. اگر محیط آلوده باشد، درزبند لاستیکی NBR یا FKM نصب می شود تا کثیفی بیرون بماند؛ البته باید افت اندک سرعت را به جان خرید.

کاربردهای صنعتی رایج

خودرو

• دینام و استارت
• کنترلر EPS
• پمپ آب

لوازم خانگی

• موتور ماشین لباسشویی
• موتور فن یخچال
• جاروبرقی

ماشین آلات صنعتی

• الکتروموتور استاندارد IE3
• گیربکس های کوچک
• پمپ سانتریفیوژ

راهنمای انتخاب سایز مناسب

انتخاب بلبرینگ مناسب فقط نگاه به قطر داخلی نیست. باید چهار پارامتر را همزمان بررسی کنی:
۱ قطر شافت | ۲ قطر محفظه | ۳ بار معادل شعاعی و محوری | ۴ سرعت خطی سطح ساچمه
اگر سرعت دورانی بالاتر از حد کاتالوگ باشد باید سری C با پاکت ساچمه نازک تر یا فولاد پر سرعت را انتخاب کرد. برای مثال وقتی شافت تو در تو داری و می خواهی وزن را کم کنی، سری ۶۰۰۰ به دلیل عرض کم گزینه اول است ولی اگر بار زیاد شد باید بروی سراغ سری ۶۲۰۰ یا حتی ۶۳۰۰.

اعداد بالا از کاتالوگ عمومی SKF استخراج شده و در برندهای دیگر ممکن است کمی تفاوت داشته باشد.

عوامل اصلی خرابی

• روانکار آلوده یا نامناسب
• کمانش قفسه بر اثر سرعت بیش از حد
• ورود آب یا ذرات ساینده
• ناهم محوری شافت
• بار ضربه‌ای ناگهانی

نگهداری پیشگیرانه در پنج گام

۱ طبق برنامه روانکار را تعویض کن.

۲ هنگام مونتاژ قطر خارجی را گرم و شافت را خنک کن تا تنش ناخواسته ایجاد نشود.

۳ بعد از نصب، صدای فرکانس بالا را با آنالایزر گوش بده.

۴ ارتعاش RMS را ثبت کن؛ افزایش ناگهانی یعنی وجود عیب.

۵ در محیط مرطوب از درزبند تماسی NBR به جای شیلد فلزی استفاده کن.

تحلیل تنش تماس در سرعت بالا

برای درک دوام بلبرینگ شیار عمیق باید سراغ معادله هرتز برویم. تنش بیشینه تماس در یک بلبرینگ با ساچمه ۱۰ میلیمتری فولاد کروم، بار شعاعی ۱۰ کیلو نیوتن و سرعت ۱۵ هزار دور بر دقیقه، حدود ۸۰۰ مگاپاسکال است؛ کمتر از حد خستگی ۱۴۰۰ مگاپاسکال. نتیجه اش افزایش دمای روانکار و کاهش ضخامت فیلم روغن است؛ در چنین شرایطی تنش تماس از آستانه خستگی عبور می کند و ترک های سطحی پدید می آیند. مهندس طراح باید نسبت بار به سرعت و نوع روانکار را همزمان در نظر بگیرد تا عمر خستگی تضمین شود.

یک تجربه شخصی به زبان خودمانی

راستش چند سال پیش هنگام تعمیر یک پمپ استخر خانگی فکر کردم هر بلبرینگ شیار عمیقی، همان بلبرینگ شیار عمیق معروف است و فرقی ندارد. رفتم بازار و یک جفت یاتاقان بی نام و نشان خریدم. نصب کردم؛ همه چیز عالی بود تا یک ماه بعد پمپ با صدای وحشتناک از کار افتاد. وقتی بازش کردم دیدم قفسه پلیمری ذوب شده و ساچمه ها درگیر شده اند. انتخاب اشتباه جنس قفسه یعنی فاجعه. از آن روز تا حالا قبل خرید شرایط دما و بار را یادداشت می کنم و بعد سراغ کاتالوگ می روم، چون تجربه خرج روی دست آدم می گذارد و درس ارزشمندی برایم شد و دیگر هیچ وقت سراغ قطعات بی کیفیت نرفتم.

تکنولوژی های نو در بلبرینگ شیار عمیق

• قفسه پلی آمید تقویت شده با الیاف شیشه برای کاهش صدا و وزن
• پوشش DLC روی رینگ برای کاهش سایش در سرعت بالا
• حسگرهای بلوتوث دما و ارتعاش روی قفسه برای مانیتورینگ لحظه ای
  این نوآوری ها نشان می دهد حتی قطعه ای به سادگی بلبرینگ شیار عمیق هنوز جای پیشرفت دارد.

مقایسه راهکارهای روانکاری

تحلیل و دیدگاه شخصی

برخی معتقدند تفاوت برندهای معتبر و نسخه های اقتصادی صرفاً در بازاریابی است؛ اما تلرانس دقیق حلقه ها، پاکیزگی فولاد و کیفیت حرارت دهی همان چیزی است که عمر خستگی را تعیین می کند. نمی توان انکار کرد که نمونه چینی ارزان شاید در کاربرد کم بار کوتاه مدت جواب بدهد، اما برای فرآیندهایی مثل سانتریفیوژ مواد غذایی که توقف ناخواسته یعنی دورریز محصول، صرفه جویی کوتاه مدت اشتباه گران قیمتی خواهد بود. سرویس دوره‌ای موثر تضمین می کند هزینه مالکیت در درازمدت پایین بماند.

چالش

اگر هزینه توقف یک خط تولید هزار دلار در ساعت باشد، هنوز هم وسوسه می شوی ارزان ترین بلبرینگ بازار را بخری؟ همین دو ثانیه فکر کردن می تواند استراتژی تأمین قطعات سازمانت را بازنویسی کند.

جمع بندی

بلبرینگ شیار عمیق با طراحی ساده، قیمت پایین و سرعت بالا ستون فقرات بسیاری از سامانه های دوّار است. انتخاب ابعاد درست، کنترل روانکاری و توجه به جنس درزبند سه عامل کلیدی برای بهره وری و طول عمر هستند. اگر می خواهی خط تولیدت بی وقفه کار کند، همین الان جدول سرویس ماهانه را تنظیم کن، صدای غیرعادی را جدی بگیر و همیشه از مراجع معتبر خرید کن.

سوالات متداول

س: آیا بلبرینگ شیار عمیق می تواند بار محوری کامل را تحمل کند؟

• ج: معمولاً نه؛ توصیه می شود بار محوری از یک سوم ظرفیت بار شعاعی فراتر نرود.

س: بهترین گریس برای دور بالا چیست؟

• ج: گریس پایه پلی اوره با ویسکوزیته پایین که برای دمای بالا اصلاح شده است.

س: عمر سرویس‌دهی این بلبرینگ چقدر است؟

• ج: بسته به بار و سرعت، بین ۱۰ هزار تا ۴۰ هزار ساعت. دیتاشیت سازنده را ملاک قرار بده.

س: تفاوت بلبرینگ 6000 و 6200 در چیست؟

• ج: سری 6200 عرض بزرگ تری دارد و بار شعاعی بیشتری تحمل می کند اما سرعت حداکثری پایین تری دارد.

س: آیا می توان بلبرینگ شیار عمیق را معکوس نصب کرد؟

• ج: از نظر فنی بله، اما ممکن است درزبند کارایی خود را از دست بدهد.

س: چه زمانی باید از بلبرینگ ZZ به جای 2RS استفاده کرد؟

• ج: وقتی محفظه نیمه باز است و خطر ورود گرد و غبار وجود دارد.

س: آیا فولاد ضدزنگ فقط برای مقاومت به خوردگی است؟

• ج: خیر؛ در صنایع غذایی کروم اضافی مانع آلودگی ثانوی می شود.
